Amplificatore audio professionale D4-2000 DSP 2000 W @ 8 ohm Classe D
- modello
- D4-2000DSP
proprietà
- Canale
- 4 canali
- Caratteristica
- 1U/Amplificatore digitale/2 Ohm stabili
- Potenza stereo 8Ω (RMS)
- 2.000 W X 4 CANALI
- Potenza stereo 4Ω (RMS)
- 3.400 W X 4 CANALI
- Alimentazione stereo da 2 Ω (RMS)
- 4.760 W X 4 CANALI
- Garanzia
- 3 anni
valutare
Descrizione Prodotto
CARATTERISTICA DSP D4-2000:
● Amplificatore di potenza digitale in Classe D a 4 canali
●Dimensione Mini 1U, comoda per le applicazioni Touring
●Vestito per altoparlante subwoofer Stage Power;
●Lavora costantemente sotto i 2Ω!
●struttura del circuito precisa e ragionevole
●Porta un suono affidabile alla cena
●Funzionamento in modalità bridge
●Connettori Neutrik XLR*/Speakon originali
●Protezione termica;Protezione da sovracorrente;Protezione da cortocircuito integrata
●Dimensione Mini 1U, comoda per le applicazioni Touring
●Vestito per altoparlante subwoofer Stage Power;
●Lavora costantemente sotto i 2Ω!
●struttura del circuito precisa e ragionevole
●Porta un suono affidabile alla cena
●Funzionamento in modalità bridge
●Connettori Neutrik XLR*/Speakon originali
●Protezione termica;Protezione da sovracorrente;Protezione da cortocircuito integrata
| AMPLIFICATORE DIGITALE AD ALTA POTENZA SERIE D (scegliere con o senza DSP) | ||||||
| Modello | D2-3000DSP | D2-3500 DSP | D2-4200DSP | D4-2000DSP | D4-3000DSP | |
| Standard di prova EIAJ, 1 kHz, 1% THD | 8Ω/stereo | 2x3000 W | 2x3500W | 2x4200 W | 4x2000 W | 4x3000 W |
| 4Ω/stereo | 2x5000 W | 2x6300W | 2x7800W | 4x3400 W | 4x5000W | |
| 2Ω/stereo | 2x7140W | 2x7400W | 2x8500W | 4x4760 W | 4x6500W | |
| 8Ω/Ponte | 1x10200 W | 1x12500 W | 1x15600 W | 2x6800W | 2x10000 W | |
| 4Ω/Ponte | 1x14280 W | 1x14800 W | 1x17000 W | 2x9520W | 2x13000 W | |
| Alimentazione in corrente alternata | ||||||
| Energia | Potenza PFC | |||||
| Richiesta di potenza nominale | 100-240 V±10%, 50/60 Hz | |||||
| Tensione di funzionamento | 90 V-270 V | |||||
| Fattore di correzione della potenza cos(φ) | >0,95 @ >500W | |||||
| Stand-by | 47 W e 0,8 A | |||||
| Guadagno, sensibilità | 32 dB, 35 dB, 38 dB, 41 dB | |||||
| Tensione/corrente massima in uscita | 185 V/85 A (370 V in MODALITÀ PONTE) | |||||
| Consumo energetico | 230 V (115 V nella MODALITÀ BRIDGE) | |||||
| Temperatura | ||||||
| Temperatura ambiente | 0°-45°C / 32′-113*F | |||||
| Sistema di raffreddamento | Tunnel attraverso il sistema di raffreddamento | |||||
| Prestazione | ||||||
| Risposta in frequenza | 20 Hz - 20 kHz (1 W@8 Ω,+05 dB) | |||||
| Rapporto segnale-rumore | >110 dBA (20 Hz- 20 kHz A ponderato) | |||||
| Diafonia | >66 dB a 1 kHz | |||||
| Impedenza di ingresso | 10 kΩ bilanciato | |||||
| Distorsione armonica totale (THD) | <0,5% da 1 W a piena potenza (valore tipico <0,05%) | |||||
| Distorsione di intermodulazione (IMD) | <0,5% da 1 W a piena potenza (valore tipico < 0,05%) | |||||
| Fattore di smorzamento (8 ohm) | >5000 a 20-200 Hz | |||||
| Tasso di risposta | 50 V/μs a 8 Ω | |||||
| Pannello frontale | ||||||
| Indicatore LED/per canale | Un LED verde PCS: il segnale di ingresso XLR ≥ -40 dB; LED verde a quattro pezzi: visualizza il segnale di uscita (-20dB,-10dB,-5dB,-3dB) di SPEAKON 1 pezzo doppio LED (giallo e rosso): Stato protettivo/Stato clip/Surriscaldamento/Sovraccarico | |||||
| Interruttore di alimentazione | Pressione; Premere "O" per disattivarlo. | |||||
| A prova di polvere | Due pezzi di cotone antipolvere, può essere rimosso per la pulizia dal fondo del pannello anteriore | |||||
| Applicazione | ||||||
| Segnale in connessione | 4 canali: una femmina XLR bilanciata (con blocco) per canale; 2 canali uno XLR bilanciato (con blocco) femmina e un maschio XLR bilanciato per canale. | |||||
| Connessione in uscita del segnale | Uno SPEAKON per canale si collega agli altoparlanti | |||||
| Cavo di alimentazione | Montato sul dispositivo e la CSA (area della sezione trasversale) del cavo è 3 x 2,5 mm², e la carta è lunga 1,5 metri. | |||||
| Interruttore a funzioni multiple | Due interruttori di sensibilità. Un interruttore di modalità e un interruttore di clip. | |||||
| Struttura (le dimensioni e il peso dipendono dalle diverse serie e dalla richiesta di spedizione) | ||||||
| Dimensioni | 482 x 44 x 380 mm³/482 x 44 x 470 mm³ | |||||
| Peso netto | 10Kg/12Kg | |||||
| Dimensioni dell'imballaggio | 580 x 580 x 119 mm³/615 x 615 x 119 mm³ | |||||
| Peso della Spedizione | 12Kg/14Kg | |||||

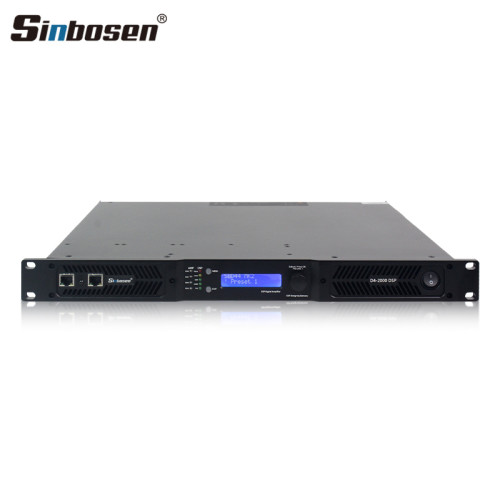

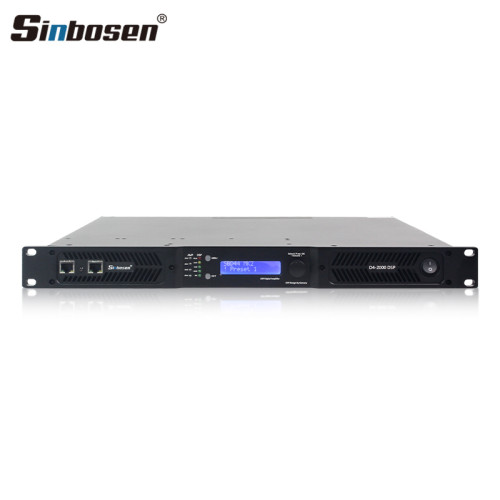

CARATTERISTICHE DEL PANNELLO FRONTALE

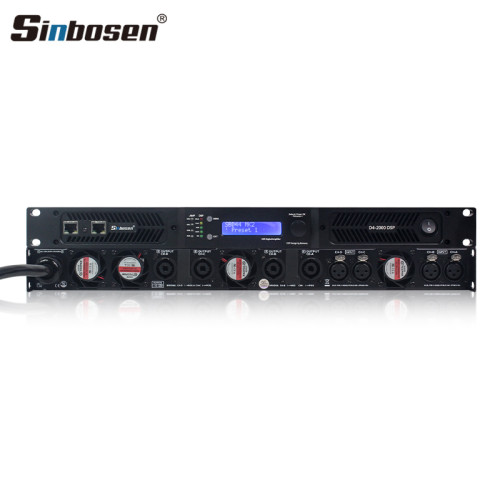

CARATTERISTICHE DEL PANNELLO POSTERIORE
Dimensioni e sistema di raffreddamento
NOTA: La dimensione interna del dispositivo è di 437 mm (senza piastra di copertura e pannello frontale).La dimensione è circa 472 mmdel dispositivo completo, ma di dimensioni leggermente diversenel diverso fronte pannello. Alcune serie con dimensioni diverseche non aveva mostrato,per favore imparalo nel parametro. Tunnel attraverso il sistema di raffreddamento L'aria fredda entra dal pannello frontale dell'apparecchiatura e forma un condottoil radiatore per togliere il caldoe fuori dal pannello posteriore dell'apparecchiatura. |
ALLDSP ALLControl
Il nuovo amplificatore digitale della serie D ha anche la possibilità di aggiungere la funzione DSP. Il nostro amplificatore DSP della serie D utilizzava il sistema ALLDSP della Germania. È adatto per sistemi Windows, Mac e ios. L'applicazione per iPad o iPhone può essere scaricata e installata dall'Apple Store.
Per il software di funzionamento remoto (Windows e Mac) e il manuale, per favorecontrolla il link per il download o contattaci!
Tieni presente che per un computer Windows esistono applicazioni separate per Windows32 bit e 64 bit.
Attenzione:Non è possibile collegare l'unità alla rete tramite USB o Ethernetallo stesso tempo. È possibile controllare l'unità solo da una piattaforma contemporaneamentese si passa da una piattaforma all'altra, è NECESSARIO chiudere prima il software di controllo della piattaforma precedente.
Connettività locale del dispositivo al computer di controllo tramite USB sul pannello frontaleconnettore è anche possibile scaricare le impostazioni iniziali o come fallback in caso di guasto della rete.
Per il software di funzionamento remoto (Windows e Mac) e il manuale, per favorecontrolla il link per il download o contattaci!
Tieni presente che per un computer Windows esistono applicazioni separate per Windows32 bit e 64 bit.
Attenzione:Non è possibile collegare l'unità alla rete tramite USB o Ethernetallo stesso tempo. È possibile controllare l'unità solo da una piattaforma contemporaneamentese si passa da una piattaforma all'altra, è NECESSARIO chiudere prima il software di controllo della piattaforma precedente.
Connettività locale del dispositivo al computer di controllo tramite USB sul pannello frontaleconnettore è anche possibile scaricare le impostazioni iniziali o come fallback in caso di guasto della rete.
Finestra dell'unità: pannello principale
Finestra unità mostra la finestra dell'unità da cui è possibile accedere a tutte le schermate e opzioni di configurazione. Facendo clic sulla croce di uscita si chiuderà il software ma si lascerà in esecuzione il programma di controllo della rete.
Schermata delle impostazioni del canale di ingresso
Facendo clic sul numero di un canale di ingresso nella finestra dell'unità verrà visualizzata la schermata delle impostazioni del canale di ingresso, vedere la Figura. In questa schermata è possibile equalizzare e/o filtrare i singoli canali di ingresso.
Schermata Impostazioni:
●Filtraggio ed EQ
●Curva della funzione di trasferimento del canale di ingresso
●Espansione dello schermo e legende
●Guadagno in ingresso, Mute
●Ritardo, limitatore, compressore
●Compressore RMS
●Curva della funzione di trasferimento del canale di ingresso
●Espansione dello schermo e legende
●Guadagno in ingresso, Mute
●Ritardo, limitatore, compressore
●Compressore RMS
Espansione dello schermo e legende
Sul lato sinistro dello schermo grafico sono presenti quattro icone che aiutano a effettuare impostazioni precise. L'icona Freccia in alto espande la schermata grafica fino alle dimensioni della finestra. Facendo nuovamente clic su questa icona dalla schermata espansa la si espande fino alle dimensioni di visualizzazione complete. In una delle impostazioni espanse, facendo clic sull'icona X in alto a sinistra si comprimerà l'area grafica riportandola all'impostazione predefinita.
L'icona T(ext) posizionerà i valori di frequenza, Q e guadagno di ciascuna impostazione EQ e filtro nella schermata grafica.
Per impostazioni molto precise dell'equalizzazione o del filtro è possibile fare clic sull'icona dello specchio.
L'icona T(ext) posizionerà i valori di frequenza, Q e guadagno di ciascuna impostazione EQ e filtro nella schermata grafica.
Per impostazioni molto precise dell'equalizzazione o del filtro è possibile fare clic sull'icona dello specchio.
Ritardo, limitatore, compressore
Impostazioni per il ritardo del canale, il limitatore (da -48 a +24 dBu) e la velocità di rilascio del limitatore (da 10 a 100 dB/s). Più un pulsante per accedere ai menu del compressore rms. Il ritardo del canale può essere impostato in una varietà di distanze o tempi. unità dall'elenco a discesa.
Finestra delle impostazioni del compressore
Facendo clic sul pulsante del compressore viene visualizzato il menu del compressore.
Nel menu del compressore è possibile impostare i parametri del compressore rms. È possibile impostare la soglia, il tempo di attacco, mantenimento e rilascio, il rapporto di compressione e il guadagno di compensazione. Accanto ai controlli c'è un VU meter che visualizza anche il riduzione del guadagno (GR). Assicurati di utilizzare il pulsante "Indietro" per tornare al menu di output.
Nel menu del compressore è possibile impostare i parametri del compressore rms. È possibile impostare la soglia, il tempo di attacco, mantenimento e rilascio, il rapporto di compressione e il guadagno di compensazione. Accanto ai controlli c'è un VU meter che visualizza anche il riduzione del guadagno (GR). Assicurati di utilizzare il pulsante "Indietro" per tornare al menu di output.
Finestra Impostazioni crossover
Quando si fa clic su X-over nell'elenco delle funzioni della finestra dell'unità sinistra, la maggior parte dello schermo è dedicata ai controlli e agli indicatori per l'impostazione dei filtri crossover come mostrato nella Figura.
Schermata Impostazioni:
●Controllo grafico
●Tipo di filtro
●Guadagno
●Ritardo
●Collegamento
●Mute, Inversione di fase
●Tipo di filtro
●Guadagno
●Ritardo
●Collegamento
●Mute, Inversione di fase
Fuoriinserire la schermata Impostazioni canale
Come mostrato nell'immagine sopra, vengono visualizzati i fader per ciascuno dei canali di ingresso. Ciò consentirà di miscelare ciascuno dei segnali di ingresso su ciascun singolo canale di uscita. Anche se i canali di ingresso sono impostati su Linked nella finestra Unit, è comunque possibile mixare i singoli canali di ingresso in un canale di uscita in qualsiasi rapporto desiderato. Le impostazioni del livello sono mostrate numericamente sotto ciascun fader. La gamma disponibile va da -48 dB a 0 dB. Come nell'altra schermata, facendo doppio clic su un fader si ripristinano le impostazioni predefinite.
Per ciascun canale di uscita è disponibile una schermata di controllo completa. L'area grafica riflette le impostazioni del crossover per il canale oltre a qualsiasi impostazione di equalizzazione configurata in questa schermata ed è molto simile alle impostazioni disponibili nelle singole schermate dei canali di ingresso. Lo stato di un elemento si riflette sempre in blu acceso/ pulsante di spegnimento accanto a ciascun elemento.
Per ciascun canale di uscita è disponibile una schermata di controllo completa. L'area grafica riflette le impostazioni del crossover per il canale oltre a qualsiasi impostazione di equalizzazione configurata in questa schermata ed è molto simile alle impostazioni disponibili nelle singole schermate dei canali di ingresso. Lo stato di un elemento si riflette sempre in blu acceso/ pulsante di spegnimento accanto a ciascun elemento.
Schermata Impostazioni:
●Relazione tra le impostazioni di ingresso e uscita
●Filtro di uscita ed EQ
●Curva di trasferimento del canale di uscita
●Ritardo, limitatore, compressore
●Compressore RMS
●Modifica/regolazione dei valori
●Filtro di uscita ed EQ
●Curva di trasferimento del canale di uscita
●Ritardo, limitatore, compressore
●Compressore RMS
●Modifica/regolazione dei valori
Ulteriori dettagli Dsp si prega di scaricare:
