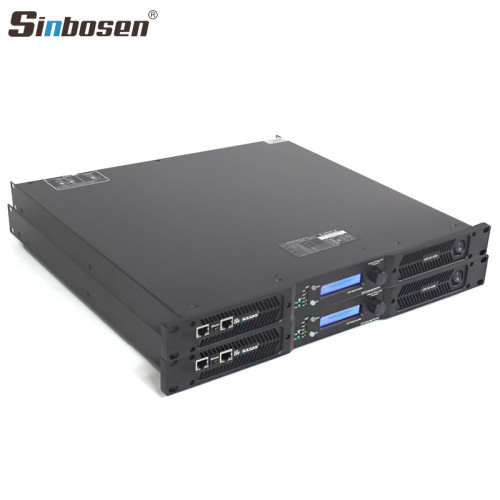

Amplificatore subwoofer ad alta potenza D2-4200 DSP 4200W @8ohms
- modello
- D2-4200 DSP
proprietà
- Canale
- 2 canali
- Caratteristica
- 1U/Amplificatore digitale/2 Ohm stabile
- Potenza stereo 8Ω (RMS)
- 4.200 W X 2 canali
- Potenza stereo 4Ω (RMS)
- 7.800 W X 2 canali
- Potenza stereo 2Ω (RMS)
- 8.500 W X 2 canali
- Garanzia
- 3 anni
valutare
Descrizione Prodotto
CARATTERISTICA DSP D2-4200:
●Amplificatore di potenza digitale a 2 canali in classe D
●Mini dimensione 1U, conveniente per le applicazioni Touring
●Vestito per l'altoparlante del subwoofer Stage Power;
●Lavorare sotto 2Ω costantemente!
●Struttura del circuito precisa e ragionevole
● Porta un suono affidabile per la cena
●Funzionamento in modalità Bridge
●Connettori originali Neutrik XLR*/Speakon
●Protezione della temperatura;Protezione da sovracorrente;Protezione da cortocircuito integrata
●Mini dimensione 1U, conveniente per le applicazioni Touring
●Vestito per l'altoparlante del subwoofer Stage Power;
●Lavorare sotto 2Ω costantemente!
●Struttura del circuito precisa e ragionevole
● Porta un suono affidabile per la cena
●Funzionamento in modalità Bridge
●Connettori originali Neutrik XLR*/Speakon
●Protezione della temperatura;Protezione da sovracorrente;Protezione da cortocircuito integrata
| AMPLIFICATORE DIGITALE AD ALTA POTENZA SERIE D (scegliere con o senza DSP) | ||||||
| Modello | D2-3000 | D2-3500 | D2-4200 | D4-2000 | D4-3000 | |
| Standard di prova EIAJ, 1 kHz, 1% THD | 8Ω/Stereo | 2 da 3000 W | 2 da 3500 W | 2 da 4200 W | 4 da 2000 W | 4 da 3000 W |
| 4Ω/Stereo | 2 da 5000 W | 2 da 6300 W | 2 da 7800 W | 4 da 3400 W | 4 da 5000 W | |
| 2Ω/Stereo | 2 da 7140 W | 2 da 7400 W | 2 da 8500 W | 4 da 4760 W | 4 da 6500 W | |
| 8Ω/ponte | 1 da 10200 W | 1 da 12500 W | 1 da 15600 W | 2 da 6800 W | 2 da 10000 W | |
| 4Ω/ponte | 1 da 14280 W | 1 da 14800 W | 1 da 17000 W | 2 da 9520 W | 2 da 13000 W | |
| Alimentazione a corrente alternata | ||||||
| Potenza | Potenza PFC | |||||
| Richiesta di potenza nominale | 100-240V±10%, 50/60Hz | |||||
| Tensione di funzionamento | 90V-270V | |||||
| Fattore di correzione della potenza cos(φ) | >0,95 @ >500W | |||||
| Pausa | 47W e 0,8A | |||||
| Guadagno, sensibilità | 32 dB, 35 dB, 38 dB, 41 dB | |||||
| Tensione/corrente di uscita massima | 185V/85A (370V in MODALITÀ BRIDGE) | |||||
| Consumo energetico | 230V (115V in MODALITÀ BRIDGE) | |||||
| Temperatura | ||||||
| Temperatura ambiente | 0°-45°C / 32'-113*F | |||||
| Sistema di raffreddamento | Tunnel attraverso il sistema di raffreddamento | |||||
| Prestazione | ||||||
| Risposta in frequenza | 20Hz - 20kHz (1W@8Ω,+05 dB) | |||||
| Rapporto segnale-rumore | >110 dBA (20 Hz- 20 kHz pesato A) | |||||
| Dialogo incrociato | >66 dB a 1 kHz | |||||
| Impedenza di ingresso | 10 kΩ bilanciato | |||||
| Distorsione armonica totale (THD) | <0,5% da 1 W a piena potenza (Valore tipico <0,05%) | |||||
| Distorsione di intermodulazione (IMD) | <0,5% da 1 W a piena potenza (Valore tipico < 0,05%) | |||||
| Fattore di smorzamento (8 ohm) | >5000 a 20-200Hz | |||||
| Tasso di risposta | 50V/μs @ 8Ω | |||||
| Pannello frontale | ||||||
| Indicatore LED/per canale | Un LED verde PCS: il segnale di ingresso di XLR ≥ -40dB; LED verde a quattro pezzi: visualizzare il segnale di uscita (-20dB,-10dB,-5dB,-3dB) di SPEAKON 1 pezzo doppio LED (giallo e rosso): Stato protettivo/Clip stste/Surriscaldamento/Sovraccarico | |||||
| Interruttore di alimentazione | Pressione; Premere "O"-spento. | |||||
| A prova di polvere | Due pezzi di cotone antipolvere, può decollare per pulire dalla parte inferiore del pannello frontale | |||||
| Applicazione | ||||||
| Segnale in connessione | 4 canali: una femmina XLR bilanciata (con blocco) per canale; 2 Channel One XLR bilanciato (con blocco) femmina e un maschio XLR bilanciato per canale. | |||||
| Segnale in uscita | Uno SPEAKON per canale si collega agli altoparlanti | |||||
| Cavo di alimentazione | Adattato al dispositivo e il CSA (area della sezione trasversale) del cavo è 3 x 2,5 mm², e la carta è lunga 1,5 metri. | |||||
| Interruttore a più funzioni | Due interruttori di sensibilità. Un interruttore di modalità e un interruttore di clip. | |||||
| Struttura (Le dimensioni e il peso dipendono dalle diverse serie e dalla richiesta di spedizione) | ||||||
| Dimensioni | 482 x 44 x 380 mm³/482 x 44 x 470 mm³ | |||||
| Peso netto | 10 kg/12 kg | |||||
| Dimensione dell'imballaggio | 580 x 580 x 119 mm³/615 x 615 x 119 mm³ | |||||
| Peso della Spedizione | 12Kg/14Kg | |||||

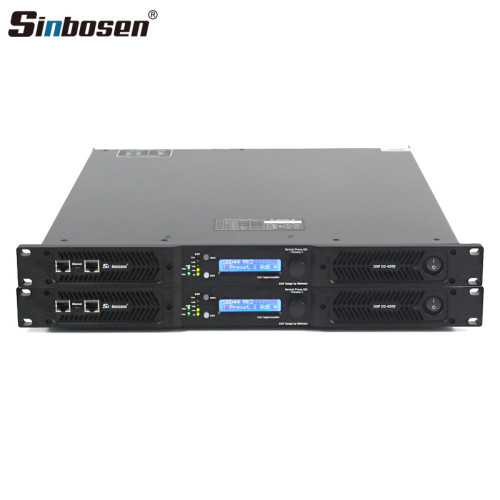

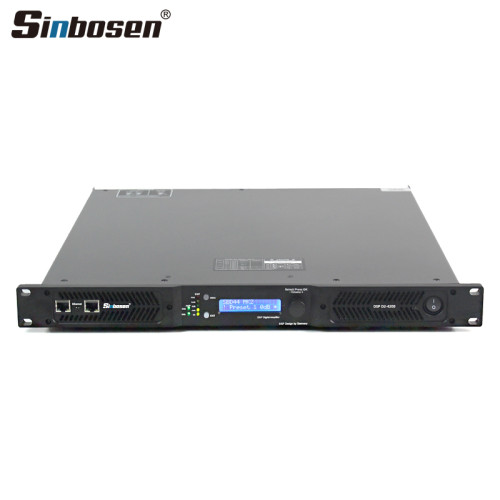

CARATTERISTICA DEL PANNELLO FRONTALE

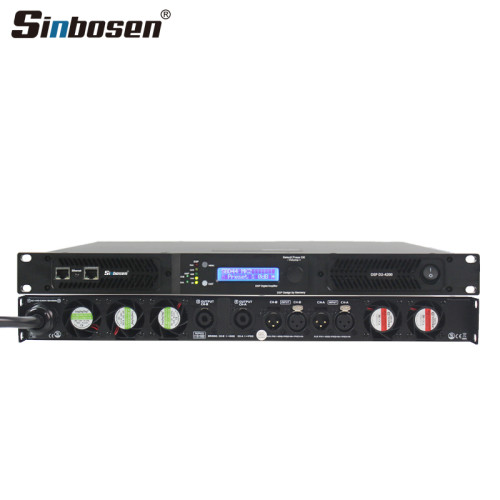

CARATTERISTICA DEL PANNELLO POSTERIORE
Dimensioni e sistema di raffreddamento
NOTA: La dimensione è di 437 mm all'interno del dispositivo (senza la piastra di copertura e il pannello frontale).La dimensione è circa 472 mmdel dispositivo completo, ma di dimensioni leggermente diversenel fronte diverso panel.Alcune serie con dimensioni diverseche non aveva mostrato,per favore imparalo nel parametro. Tunnel attraverso il sistema di raffreddamento L'aria fredda entra dal pannello frontale dell'apparecchiatura, forma un condotto attraversoil radiatore per togliere il caloree fuori dal pannello posteriore dell'apparecchiatura. |
ALLDSP ALLControl
Il nuovo amplificatore digitale della serie D ha anche la possibilità di aggiungere la funzione DSP, il nostro amplificatore DSP della serie D utilizzava il sistema ALLDSP dalla Germania. È adatto per sistemi Windows, Mac e ios. L'applicazione per iPad o iPhone può essere scaricata e installata dall'Apple Store.
Per il software di funzionamento remoto (Windows e Mac) e il manuale, per favorecontrolla il link per il download o contattaci!
Si noti che per un computer Windows esistono applicazioni separate per Windows32 bit e 64 bit.
Attenzione:Non è possibile collegare l'unità alla rete tramite USB o Ethernetallo stesso tempo. Puoi controllare l'unità solo da una piattaforma alla voltase passi da una piattaforma all'altra, DEVI prima chiudere il software di controllo sulla piattaforma precedente.
Connettività locale del dispositivo al computer di controllo da un'USB del pannello frontaleconnettore è anche possibile scaricare le impostazioni iniziali o come fallback in caso di guasto della rete.
Per il software di funzionamento remoto (Windows e Mac) e il manuale, per favorecontrolla il link per il download o contattaci!
Si noti che per un computer Windows esistono applicazioni separate per Windows32 bit e 64 bit.
Attenzione:Non è possibile collegare l'unità alla rete tramite USB o Ethernetallo stesso tempo. Puoi controllare l'unità solo da una piattaforma alla voltase passi da una piattaforma all'altra, DEVI prima chiudere il software di controllo sulla piattaforma precedente.
Connettività locale del dispositivo al computer di controllo da un'USB del pannello frontaleconnettore è anche possibile scaricare le impostazioni iniziali o come fallback in caso di guasto della rete.
Finestra unità: pannello principale
Finestra dell'unità mostra la finestra dell'unità da cui è possibile raggiungere tutte le schermate e le opzioni di configurazione. Facendo clic sulla croce di uscita si chiuderà il software ma si lascerà in esecuzione il programma di controllo della rete.
Schermata delle impostazioni del canale di ingresso
Facendo clic sul numero di un canale di ingresso nella finestra dell'unità, verrà visualizzata la schermata delle impostazioni del canale di ingresso, vedere la figura. In questa schermata, i singoli canali di ingresso possono essere equalizzati e/o filtrati.
Schermata delle impostazioni:
●Filtraggio ed equalizzazione
●Curva della funzione di trasferimento del canale di ingresso
●Espansione dello schermo e legende
●Guadagno in ingresso, Muto
●Delay, limitatore, compressore
●compressore RMS
●Curva della funzione di trasferimento del canale di ingresso
●Espansione dello schermo e legende
●Guadagno in ingresso, Muto
●Delay, limitatore, compressore
●compressore RMS
Espansione dello schermo e legende
Sul lato sinistro dello schermo grafico ci sono quattro icone per aiutare le impostazioni precise. L'icona della freccia in alto espande la schermata grafica fino alle dimensioni della finestra. Facendo nuovamente clic su questa icona dalla schermata espansa, questa si espande alla dimensione completa del display. In una delle impostazioni espanse, facendo clic sull'icona X in alto a sinistra, l'area grafica verrà ridotta all'impostazione predefinita.
L'icona T(ext) posizionerà i valori di frequenza, Q e guadagno di ciascuna impostazione di EQ e filtro nella schermata grafica.
Per impostazioni molto accurate di EQ o filtraggio è possibile fare clic sull'icona Looking Glass.
L'icona T(ext) posizionerà i valori di frequenza, Q e guadagno di ciascuna impostazione di EQ e filtro nella schermata grafica.
Per impostazioni molto accurate di EQ o filtraggio è possibile fare clic sull'icona Looking Glass.
Delay, limitatore, compressore
Impostazioni per le impostazioni di ritardo del canale, limitatore (da -48 a +24 dBu) e velocità di rilascio del limitatore (da 10 a 100 dB/s). Più un pulsante per accedere ai menu del compressore rms. Il ritardo del canale può essere impostato in una varietà di distanza o tempo unità dall'elenco a discesa.
Finestra delle impostazioni del compressore
Facendo clic sul pulsante del compressore viene visualizzato il menu del compressore.
Nel menu del compressore è possibile impostare i parametri del compressore rms. È possibile impostare la soglia, il tempo di attacco, mantenimento e rilascio, il rapporto di compressione e il guadagno di make-up. Accanto ai controlli è presente un misuratore VU che visualizza anche il riduzione del guadagno (GR). Assicurati di utilizzare il pulsante "Indietro" per tornare al menu di output.
Nel menu del compressore è possibile impostare i parametri del compressore rms. È possibile impostare la soglia, il tempo di attacco, mantenimento e rilascio, il rapporto di compressione e il guadagno di make-up. Accanto ai controlli è presente un misuratore VU che visualizza anche il riduzione del guadagno (GR). Assicurati di utilizzare il pulsante "Indietro" per tornare al menu di output.
Finestra delle impostazioni del crossover
Quando si fa clic su X-over nell'elenco delle funzioni della finestra dell'unità di sinistra, la maggior parte dello schermo è dedicata ai controlli e agli indicatori per l'impostazione dei filtri di crossover come mostrato nella figura.
Schermata delle impostazioni:
●Controllo grafico
●Tipo di filtro
●Guadagno
●Ritardo
●Collegamento
●Muto, inversione di fase
●Tipo di filtro
●Guadagno
●Ritardo
●Collegamento
●Muto, inversione di fase
Fuoriinserire la schermata delle impostazioni del canale
Come mostrato nell'immagine sopra, i fader sono mostrati per ciascuno dei canali di ingresso. Ciò consentirà di miscelare ciascuno dei segnali di ingresso su ogni singolo canale di uscita. Anche se i canali di ingresso sono impostati su Linked nella finestra Unit, qui è comunque possibile mixare singoli canali di ingresso in un canale di uscita in qualsiasi rapporto desiderato. Le impostazioni di livello sono visualizzate numericamente sotto ciascun fader. L'intervallo disponibile va da -48 dB a 0 dB. Come in altre schermate, facendo doppio clic su un fader si ripristina il valore predefinito.
Per ogni canale di uscita è disponibile una schermata di controllo completa. L'area grafica riflette le impostazioni di crossover per il canale in aggiunta a qualsiasi impostazione di equalizzazione configurata in questa schermata ed è molto simile alle impostazioni disponibili nelle singole schermate del canale di ingresso. Lo stato di un elemento si riflette sempre in blu su/ pulsante off accanto a ciascun elemento.
Per ogni canale di uscita è disponibile una schermata di controllo completa. L'area grafica riflette le impostazioni di crossover per il canale in aggiunta a qualsiasi impostazione di equalizzazione configurata in questa schermata ed è molto simile alle impostazioni disponibili nelle singole schermate del canale di ingresso. Lo stato di un elemento si riflette sempre in blu su/ pulsante off accanto a ciascun elemento.
Schermata delle impostazioni:
●Relazione tra le impostazioni di Input e Output
●Filtro di uscita ed EQ
●Curva di trasferimento del canale di uscita
● Delay, limitatore, compressore
●Compressore RMS
● Modifica / regolazione dei valori
●Filtro di uscita ed EQ
●Curva di trasferimento del canale di uscita
● Delay, limitatore, compressore
●Compressore RMS
● Modifica / regolazione dei valori
Ulteriori dettagli Dsp si prega di scaricare:
